• آموزش زمین مرجع کردن نقشه: دانلود کامل اموزش بصورتPDF

  برای شروع هر کار GIS  ابتدا باید نقشه منطقه را زمین مرجع(Geo Code)يا تصحیح هندسی کنیم؛ به این صورت که باید برای ان نقشه سیستم تصویر مربوطه را تعریف کنیم. اعدا طول و عرض جغرافیایی را تعریف کنیم و همچنین نوع Datum منطقه را تعریف کرد, در غیر این صورت در اجرای عملیات Overlay همه لایه ها دقیقا بر روی هم مچ نخواهند شد و عملیات ما دچار ننقص حواهد شد.

  اما برای تصحیح هندسی نیاز به نرم افزار ERmapper  داریم و برای اجرای این برنامه باید مراحل زیر را انجام داد .

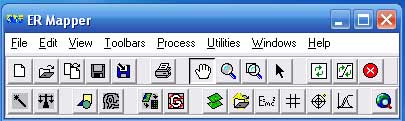

  1.       ایتدا بر روی آیکن نرم افزار دابل کلیک کنید . 2. در پنجره باز شده گزینه run را انتخاب کنید . 3. دکمه next را کلیک کنید . 4. بعد از حدود 1 الی 2 دقیقه نرم افزار اجرا می شود ويک پنجره کوچک باز می شود که نیاز است گزینه ok را کلیک کنید تا به طور کلی نرم افزار اجرا شود . برای انتخاب نقشه بر روی منوی File رفته و گزینه Open را می زنیم تا نقشه باز شود . و بعد باید عین نقشه را با فرمت ers ذخیره کرد چون نرم افزار این فرمت را برای اجرای عملیات قبول می کند . ( \ ers  Saveas \ File ) و برای عمل تصحیح هندی آیکن Other and Geo Coding wieard را انتخاب می کنیم تا پنجره Geocoding که شامل 5 سربرگ است ظاهر شود ابتدا در مرحله اول (start) در قسمت input File بر روی پوشه کلیک کنید تا پنجره ای باز شود و بعد نقشه ای که با فرمت ers ذخیره کردید را انتخاب می کنیم ( دقت شود که درایوها E,D,C,F . در منوی Volome قرار دارد ) بعد از اینکه فایل مورد نظر را انتخاب کردیم در قسمت Geo Coding type گزینه Polynominal را کلیک کرده می کنیم بعد از این قسمت وارد سربرگ شماره 2 Polynominal Setup  را انتخاب کرده و گزینه linear را فعال می کنیم . ( علت اینکه این گزینه را فعال می کنیم این است که اطلاعات ما فقط در چهار گوش نقشه قرار دارد = طول و عرض ) بعد از این مرحله سربرگ شماره 3 ( Gcp setup ) را کلیک می کنیم در این صفحه باید در قسمت پایین روی گزینه Change کلیک کنیم تايک پنجره سه گزینه ای باز شود در قسمت Datum بر روی پوشه کلیک می کنیم و در پنجره باز شده Datumchooser باید گزینه Ed50 که معروف سیستم مرکاتور است را انتخاب می کنیم. ( دقت شود که درایو های C,D,Eو...در منوی Volumes قرار دارد.) بعد از اینکه فایل مورد نظر انتخاب کردیم در قسمت Geocoding type گزینه Polynominal  را کلیک می کنیم بعد از این قسمت وارد سربرگ شماره دو Setup  Polynominal را انتخاب کرده و گزینه     Linear   را فعال می کنیم ( علت اینکه این گزینه را فعال می کنیم این است که اطلاعات ما فقط در چهار گوش نقشه قرار دارد= طول و عرض جغرافیایی) بعد از این مرحله سربرگ شماره 3 )Gcp setup( را کلیک می کنیم. در این صفحه باید در قسمت پائین روی گزینه Change کلیک کنیم تا پنجره سه گزینه ی باز شود, در قسمت Datum بر روی پوشه کلیک می کنیم و در پنجره باز شده Datumchooser   باید گزینه ED50   که معرف سیستم تصویر مرکاتور است را انتخاب می کنیم و در قسمت Projection باید عبارت utm و در مقابل آن یک عدد را انتخاب کرد که انتخاب این عدد وابسته به طول جغرافیایی نقشه  ما دارد و به ترتیب زیر است به این طریق است که اگر طول جغرافیایی بین 42 تا 48 باشد عدد مقابل 38utm است و اگر 48 تا 54 باشد عدد مقابل 39utm  است و به همین ترتیب 6 درجه 6 درجه به اندازه عدد 1 شماره افزوده می شود.دانلود کامل اموزش بصورتPDF



• آموزش لایه بندی در فتوشاپ:دانلود کامل اموزش بصورتPDF

  بعد از اينکه در Ermapper نقشه را تصحيح هندسي و اطلاعات زايد را حذف کرديم وارد Photoshop مي شويم و نقشه اي که در Ermapper با فرمت tife ذخيره کرديم را باز مي کنيم  file\open  ( فرمت پنجره open را tiff قرار دهيد ) . در نرم افزار Photoshop ما بايد لايه هاي اطلاعاتي نقشه شامل ( منحني ها – شبکه ارتباطي و شبکه هيدروگرافي ) را جدا کنيم و هر کدام را جداگانه و در يک مسير مثلاً new folder \ C ذخيره مي کنيم . براي جدا سازي لايه هاي اطلاعاتي به طريق زير عمل مي کنيم.

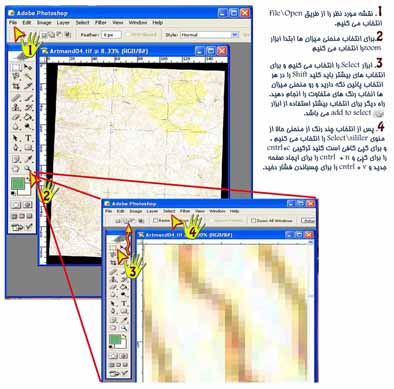

   ابتدا براي جداسازي منحني ميزان نياز است که حواشي نقشه را به رنگ منحني ( قهوه اي ) در آوريم تا حاشيه نقشه از حالت مشکي تبديل به رنگ قهوه اي شود براي اين کار قسمتي از نقشه را با آيکن  (zoomtools) بزرگ نمايي مي کنيم و بعد با آيکن                     (Eyedropper) شبيه به قطره چکان يک نمونه برداري از رنگ منحني انجام مي دهيم و بعد نقشه را به حالت اوليه (اندازه) در مي آوريم ( براي اينکه نقشه به حالت اوليه درآيد بايد آيکن                       (zoomtools) را انتخاب کنيم و بر روي نشه کليک راست کرده و گزينه Fit on screen را انتخاب کنيم . حالا مي بينيم نقشه به حالت اوليه در آمده است و بعد بايد با آيکن        (Rectangular) برش يک نمونه برداري از قسمت مشکي حاشيه نقشه که مي خواهيم هم رنگ منحني شود انجام مي دهيم ( به اين صورت که يک مربع کوچک يا مستطيل نقطه چين از قسمت مشکي انتخاب کنيم بعد وارد منوي select شده و گزينه similar را انتخاب مي کنيم و وقتي حاشيه نقشه و حاشيه کادر توسط دستور اعمال شده انتخاب شد وارد منوي Edit شده و گزينه Fill را انتخاب مي کنيم تا حاشيه مشکي به رنگ قهوه اي درآيد

  در قسمت بعدي نياز است که منحني ها را از نقشه استخراج کنيم و براي اين کار ابتدا آيکن           (Rectangular) برش را انتخاب مي کنيم و از روي منحني ها از نقاط مختلف نقشه نمونه برداري مي کنيم براي اين کار بايد نقشه ره به همان ترتيب بزرگنمايي کنيم و فقط از خود منحني ها تعدادي نمونه بگيريم و براي اين کار بايد Shift را پايين نگه داشت در غير اين صورت فقط يک نمونه انتخاب مي شود . بعداز اينکه چند نمونه از نقاط مختلف نقشه + حاشيه برداشته شد بايد از منوي Select گزينه Similar را بزنيم تا کل منحني انتخاب شود و وقتي کليه منحني ها انتخاب شد بايد از منوي فايل File گزينه Copy را انتخاب کنيم تا منحني ها انتخاب شود و بعد از منوي File گزينه New  را انتخاب مي کنيم و در پنجره باز شده گزينه Ok را مي زنيم تا يک پنجره جديد باز شود سپس Paste \ File (Ctrl+P)  را مي زنيم تا منحني هاي انتخابي بر روي پنجره جديد منتقل شود حالا نياز است که نقشه منحني ها را از حالت منحني رنگي به حالت سياه و سفيد درآوريم چون نرم افزار بعدي کهR2V مي باشد نقشه را به صورت رنگي پذيرش نمي کند و براي اينکه نقشه منحني ها را از حالت رنگي تبديل به حالت سياه و سفيد تبديل شود آن را با فرمت tiff ذخيره مي کنيم و بعد بايد از نقشه Base به ترتيب آبراهه و راه هاي ارتباطي را هم جدا کنيم و مانند مراحل بالا عمليات را تکرار کنيم ( توجه شود که براي آبراهه حاشيه آبي رنگ و براي راه هاي ارتباطي حاشيه سياه باشد و اين دو لايه را هم در همان مسير منحني و با فرمت tiff ذخيره کرد دانلود کامل اموزش بصورتPDF



• آموزش اکسلدانلود کامل اموزش بصورتPDF

  براي تهيه نمودار هاي متنوع و زيبا مي توانيد از امکانات اکسل استفاده کنيد و در مدت زمان کوتاه نمودار هاي دقيق رسم کرده و در گزارش هاي علمي ،مقالات و پايانامه ها از آن بهره مند شويد

  روش کار

  1: ابتدا برنامه اکسل را از مجموعه برنامه هاي آفيس  از طریق آدرس  Start/Programs/Office/Excelفعال مي کنيم

  2: پس از نمايان شدن کار پوشه ، داده هاي مورد نياز در جدولي که مشاهده مي شود تايپ مي کنيم

  براي آشنايي بيشتر متوسط دماي تبريز را وارد مي کنيم

  ابتدا در ستون A اسامي ماهها را به ترتيب قرار مي دهيم سپس پيکان پائين رو يا دکمه INTER را فشار دهيد تا يک کادر يا به عبارتي يک سلول پائين رفته و اسم ماه دوم را تايپ کنيد همين کار را تا ماه آخر ادامه دهيد . و سپس به ترتيبي که گفته شد درجه دماي هر کدام از ماهها را در مقابل اسم همان ماه در ستون B تايپ مي کنيم .

  3: قبل از اجراي مراحل بعد با يک عمل ساده يعني فشار دادن دکمه  F11 در روي صفحه کليد نمودار را مشاهده کنيد و به ساده بودن برنامه پي ببريد  همچنين با کليک کردن روي معجزه گر نمودار در نوار استاندارد بالاي نمايشگر انواع نمودارها آشکار مي شود که مي توانيد يکي از آنها را انتخاب کرده ، کليک کنيد و سپس دکمه FINISH را فشار دهيد تا نمودار و داده ها را روي صفحه نمايشگر ببينيددانلود کامل اموزش بصورتPDF
